多機能の4 M/Eモデル。40系統の3G-SDI入力、24系統の3G-SDI出力、4つのDVE、16のATEM Advanced Keyer、4つのマルチビュー、合計12のDVE用の2つのSuperSourceを搭載し、2 M/Eモデルの2倍の機能に対応。
接続
ビデオ入力合計
40
ビデオ出力合計
24
SDIレート
1.5G、3G
オーディオ入力合計
バランス(1/4インチジャック) x2、
32ステレオチャンネルBNC MADI入力 x1、
5ピンXLRトークバック x1
オーディオ出力合計
バランス(1/4インチジャック) x2、
32ステレオチャンネルBNC MADI出力 x2、
5ピンXLRトークバック x1
SDIオーディオ入力
全SDI入力で2chエンベデッドオーディオ
SDIオーディオ出力
全SDI出力で2chエンベデッドオーディオ
タイムコード接続
未対応
リファレンス入力
3値シンクまたはブラックバースト
ビデオ入力再同期
全40入力
フレームレート/フォーマットコンバーター
全40入力
SDI Aux出力
24個のSDI出力のいずれか
SDIプレビュー出力
24個のSDI出力のいずれか
SDIプログラム出力
24個のSDI出力のいずれか
ダウンコンバートSDIプログラム出力
未対応
ウェブカム出力
USB-C x1(PGMフレームレートで720pまたは1080pに対応)
マルチビュー総数
3G-SDI x4
リモート
RJ12(RS-422に対応)
コントロールパネル接続
イーサネット。パネルと筐体を直接、またはネットワーク経由で接続。
内部タイムコードジェネレーター
対応
トークバック
RJ45(サードパーティ製のトークバックシステム用)
タリー出力
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。(同梱されていません。)
イーサネット
10/100/1000 BASE-Tをサポート。
コンピューターインターフェース
USB-C 3.1 Gen 1(5Gb/s) x1
フォーマット
SDビデオフォーマット
未対応
HDビデオフォーマット
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
SDI規格
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level A and B.
ビデオサンプリング
4:2:2
色精度
10-bit
カラースペース
REC 709
SDI自動切替
1.5G-SDIおよび3G-SDI Level AまたはLevel Bを自動検出
製品仕様
アップストリームキーヤー
16
ダウンストリームキーヤー
4
Advanced Chroma Keyer
16
SuperSource
2
トークバック
対応
ミックスマイナス
対応
リニア/ルマキーヤー
21
トランジションキーヤー(スティンガー/DVE)
スティンガー x4、DVE x4
レイヤー数
28
パターンジェネレーター
21
カラージェネレーター
2
コントロールパネル
フロントパネルでの緊急スイッチング、ソフトウェアまたはオプションのハードウェアパネル
ルーティング可能ウィンドウ
64
タリー
赤はプログラム出力、緑はプレビュー出力
ウィンドウソース・ラベル
対応
マルチビューモニタリング
マルチビューモニタリング
マルチビュー x4(それぞれ16、13、10、7、4ビューに設定可能)。プログラム、プレビュー、入力、メディアプレーヤー、M/E、DSK、SuperSource、クリーンフィードのモニタリングに対応。ラベルとオーディオメーターをオプションで表示可能。
マルチビュー・ビデオフォーマット
HD
ディスプレイの最低解像度
1366 x 768
メディアプレーヤー
メディアプレーヤー
4
チャンネル
各メディアプレーヤーにフィル&キー
メディアプールのスチルイメージ容量
60
メディアプールのクリップ容量
最大1080p60 x4
メディアプレーヤーのクリップ最大フレーム数(720 HD)
1200フレーム
メディアプレーヤーのクリップ最大フレーム数(1080 HD)
600フレーム
メディアプールのスチルイメージフォーマット
PNG、TGA、BMP、GIF、JPEG、TIFF
メディアプールのビデオファイルフォーマット
TGAシーケンス
メディアプールのオーディオファイルフォーマット
WAV、MP3、AIFF
ディスプレイ

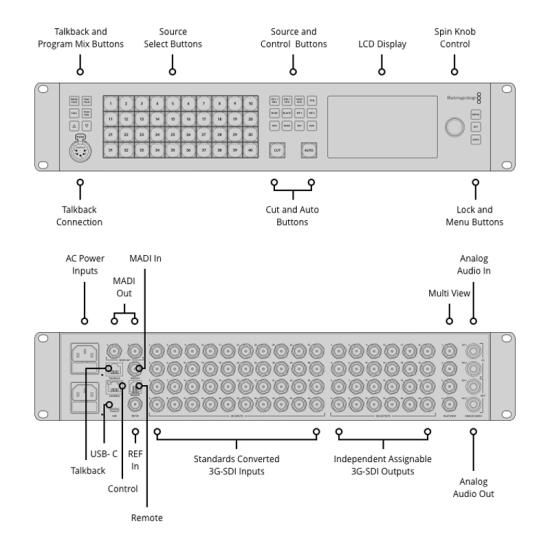

フロントパネル
内蔵5インチHD LCDモニター(ビデオ用)、42個のLEDボタン(設定および緊急スイッチング用)、8個のソースボタン、4個のトランジションボタン、6個のトークバック選択およびミックスボタン、メニューコントロールノブおよびSETボタン、フロントパネル・ロックボタン
処理
処理遅延
10ライン未満
オーディオミキサー
156chミキサー
On/Off/Audio-Follow-Videoを選択可能。
レベルおよびピークを測定。
マスターゲインコントロール。
6バンドのパラメトリックEQ、各種ダイナミクス(エクスパンダー、ゲート、コンプレッサー、リミッター)
ダウンコンバージョン
未対応
ソフトウェア
同梱コントロールパネル
ATEM Software Controlパネルを無償で同梱(Mac 11.11 Big Sur、Mac 12 Montereyまたはそれ以降のバージョン、Windows 10または11)
ソフトウェアアップデート
Mac OSまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Setup Utilityを同梱
コンフィギュレーション
ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Setup Utilityで設定。
オペレーティングシステム
Mac 11.1 Big Sur、
Mac 12.0 Monterey あるいはそれ以降のバージョン
Windows 10、11.
電源条件
電源
内蔵100-240 AC x2
使用電力
147W(推定)
作動環境
作動温度
0°〜40°C(32°〜104°F)
保管温度
-20°〜60°C(-4°〜140°F)
相対湿度
0%〜90%(結露なし)
同梱物
ATEM 4 M/E Constellation HD
Welcomeウォレット(ソフトウェアのダウンロード用のQRコード付き)
保証
12ヶ月限定メーカー保証
